RCM 超高分辨多重掃描共聚焦顯微鏡
多重掃描共聚焦技術，光學分辨率達到170nm，去卷積后120nm
信噪比提升4倍，增加系統靈敏度
樣本平面的激光強度僅有納瓦等級，適合做長時間活細胞成像

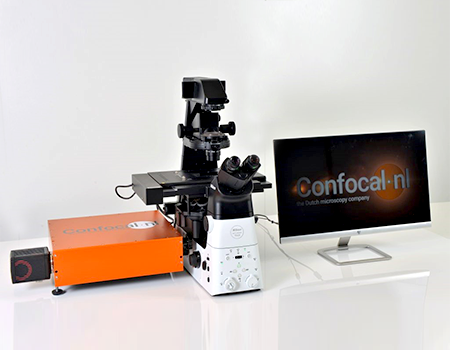

搭配普通顯微鏡，輕松升級成共聚焦顯微鏡
詳情
產品原理
由于光學衍射的限制，標準激光掃描共聚焦顯微鏡的光學分辨率是240nm，而且價格昂貴。荷蘭Confocal.nl的RCM（超高分辨多重掃描共聚焦顯微鏡）可安裝在普通熒光顯微鏡的port上，利用RCM技術（Re-scan Confocal Microscopy，重掃共聚焦顯微技術）為原顯微鏡增加一個共聚焦光路，得到超高分辨共聚焦圖像（光學分辨率達到170nm，去卷積后達到120nm），圖像更銳利，細節更明顯。RCM還增加了靈敏度，信噪比是原來的4倍。樣本平面激光強度僅nano-watt水平，可顯著降低光毒性和光漂白性，適合長時間活細胞共聚焦成像。它在提升分辨率和靈敏度的同時，也可改進原顯微鏡的z-stack 3D切片功能，適合做3D共聚焦成像。

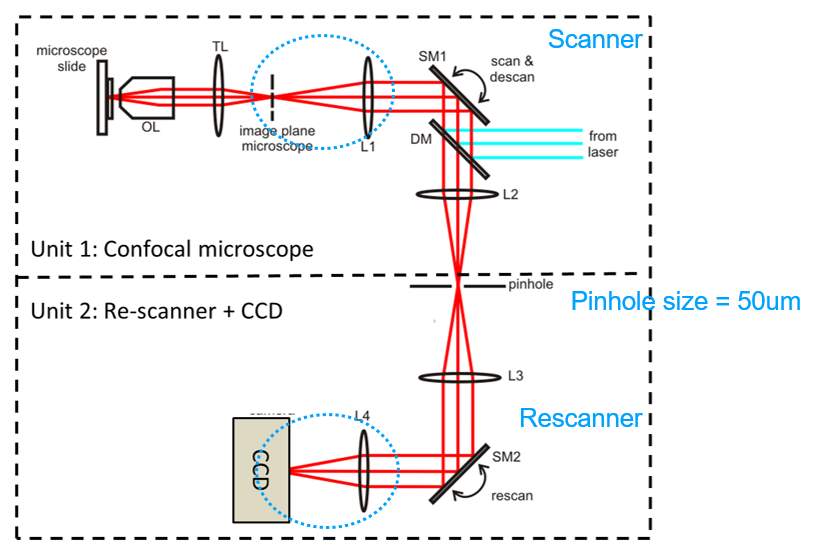

重掃共聚焦顯微技術原理圖：

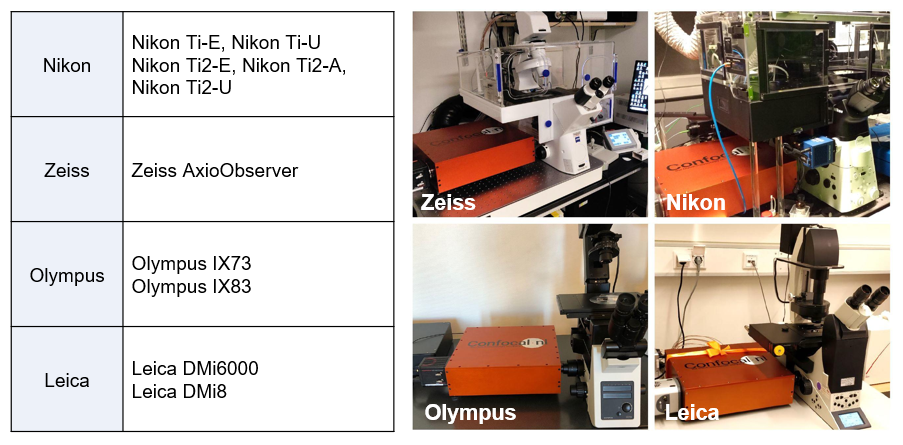

可兼容的顯微鏡型號（以下為推薦型號，具體型號可咨詢）：
產品特點
1. 結構特點：采用數字掃描技術，雙向掃描，提高成像速度；搭配較大的光學元件，適合更高NA值的40X至100X的物鏡，可得到寬闊的視野和明亮的圖像。
2. 更好的信噪比：信噪比提升4倍，增加系統靈敏度。
3. 更高的靈敏度：微弱熒光強度的圖像也可獲取。
4. 更高的橫向分辨率：分辨率提升1.4倍，重掃后達到超分辨率170nm，重掃+去卷積可達到120nm。圖像更銳利，細節更明顯。
5. 激光強度弱：樣本平面的激光僅有nano-watt等級，光毒性和光漂白性極弱，適合做長時間活細胞成像。
6. 可做長時間活細胞成像：高分辨率、高靈敏度，且激光強度弱，長時間成像對細胞傷害小。
7. 掃描速度：圖像大小為512x512像素時為2 fps（每秒2幀），一般掃描為5 fps（每秒5幀），最快可達到10 fps（每秒10幀）。
8. 改進3D切片成像功能：可用于多層掃描及3D影像構建。
9. 多達4個熒光通道：激發光分別為：405nm、488nm、561nm、640nm。
10. 無需圖像后處理：為光路設計，在成像時即提供更高的分辨率和靈敏度，無需進行圖像后處理，節省時間。
11. 用戶友好型操作模式：短時間培訓即可操作。
12. 開放型系統設計：升級您目前已有的顯微鏡，兼容多類圖像處理軟件。
13. 靈活的配置：可選擇不同生產商的顯微鏡、相機和激光光源進行配置。
14. 性價比高：改造成本低廉，可利用您已有的顯微鏡和配件進行改造。

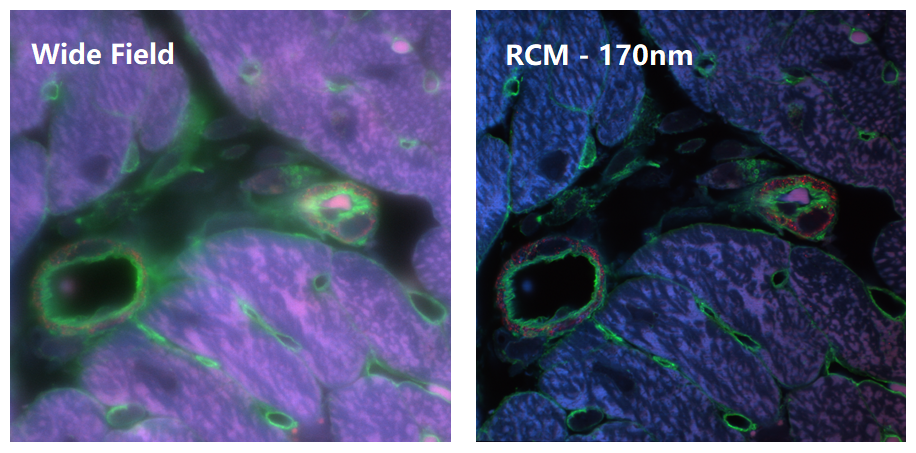

寬場成像和RCM成像的對比：
廣泛的應用領域
適合同時要求高分辨率和高靈敏度的生物學應用，尤其適合低熒光強度的圖像的獲取，如單分子熒光原位雜交檢測（smFISH）；可做類器官、斑馬魚胚胎、或更大的活性樣本的深度3D成像和長時間活細胞成像。
應用展示
1、具有超越普通共聚焦顯微鏡的分辨率

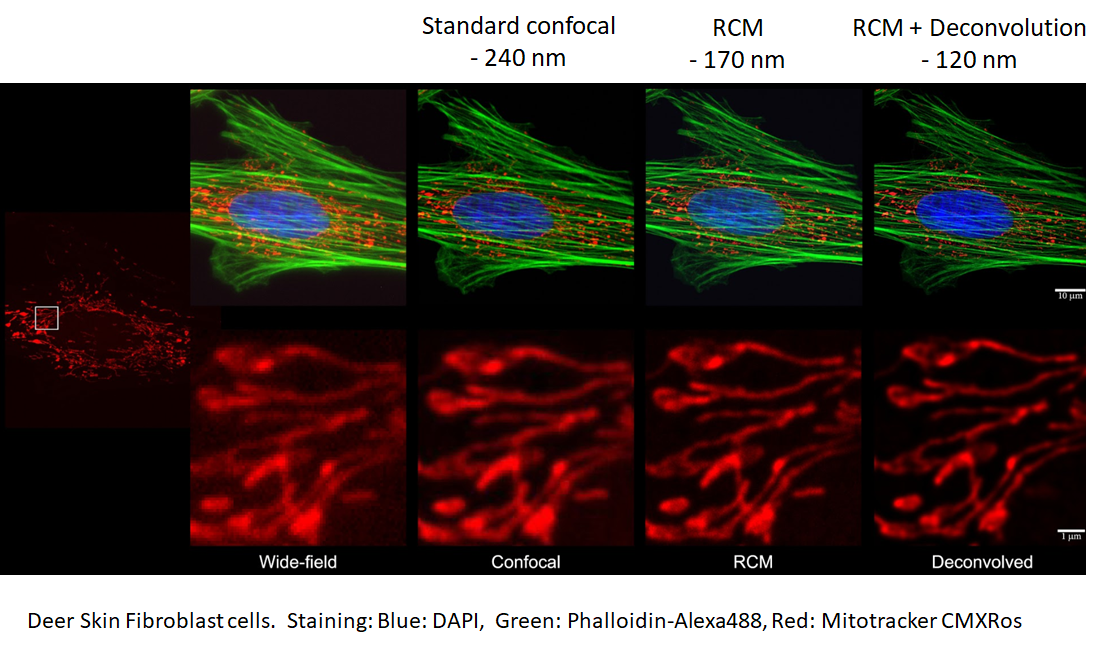

鹿皮膚成纖維細胞樣本：從左到右分別是：大視野圖片、放大的寬場圖片、傳統共聚焦圖片、RCM技術處理的圖片、Deconvolution（去卷積）處理的圖片。可見RCM和“去卷積”技術都可以得到比傳統共聚焦技術更好的分辨率和靈敏度。
2、2D細胞RCM成像

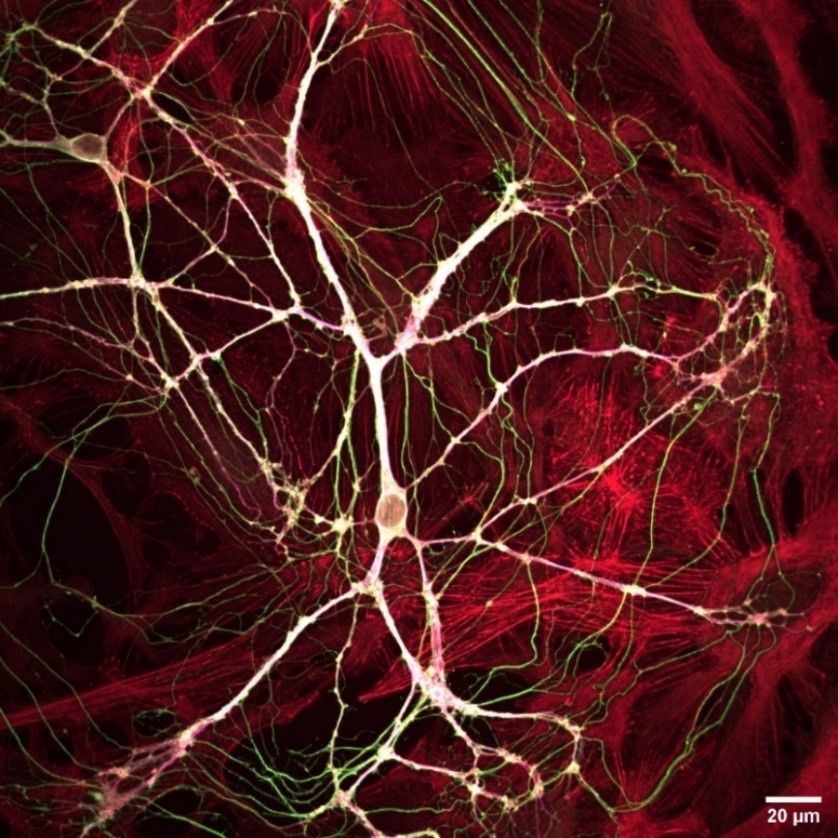

染色的共培養的神經元細胞：40x物鏡（NA 1.4），紅色：肌動蛋白（Actin）、品紅色：MAP2、綠色：Tau，RCM2成像。

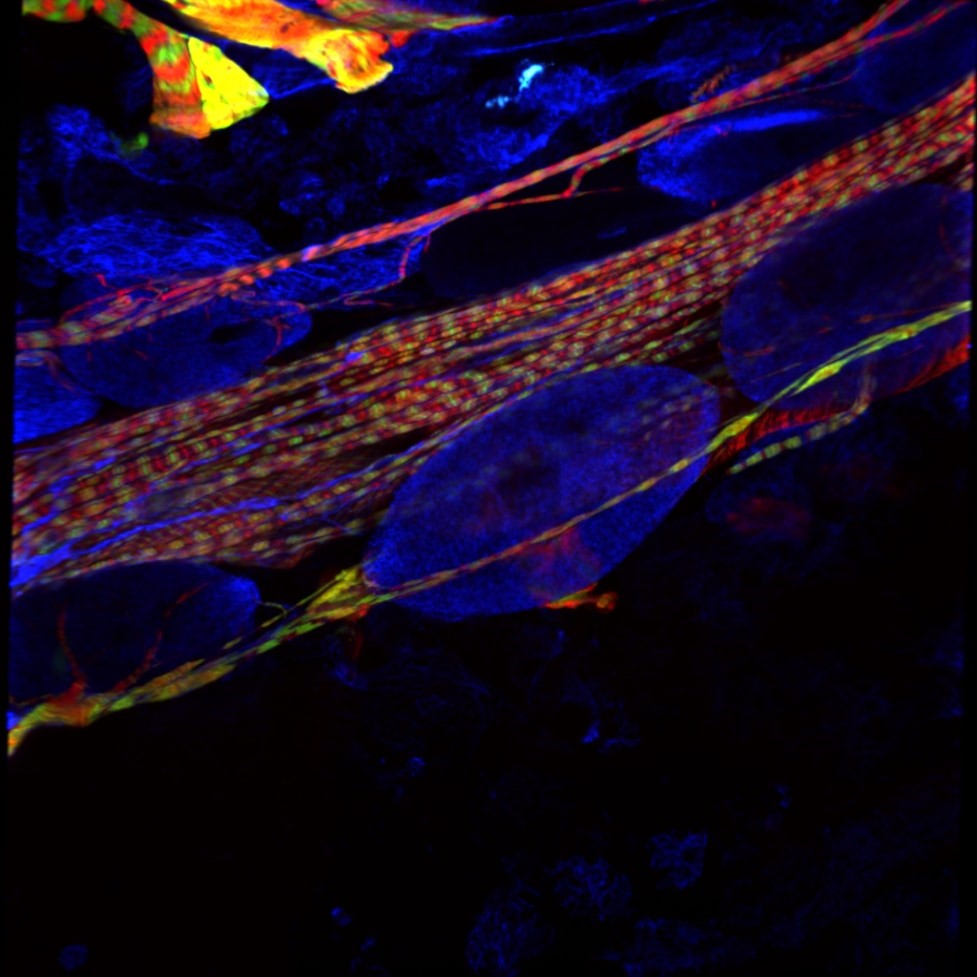

染色的果蠅心臟微管：40x物鏡（NA 1.4），綠色：肌動蛋白（Actin）、紅色：肌球蛋白重鏈、藍色：微管蛋白（Alpha-tubulin），RCM2成像。
染色的HUVECs細胞：黃色：微管蛋白（Tubulin）、紫色：肌動蛋白（Actin）、藍色：DNA，RCM2成像。
染色的BPAE細胞：40x物鏡（NA 1.4），綠色：肌動蛋白（Actin）、紅色：線粒體（Mitochondria）、藍色：DNA，RCM2成像。
3、3D影像重建RCM成像

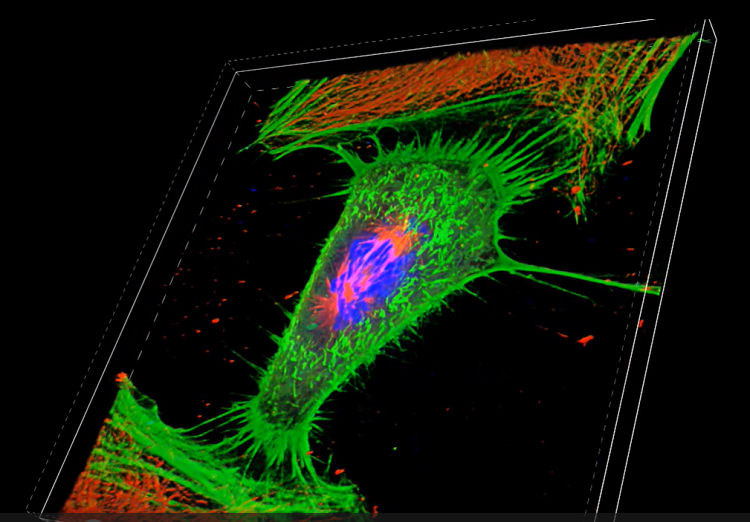

三維影像重建：處在有絲分裂過程中的Hela細胞。綠色：細胞骨架肌動蛋白（Actin）；紅色：微管蛋白（Tubulin）；藍色：細胞核，RCM1成像。

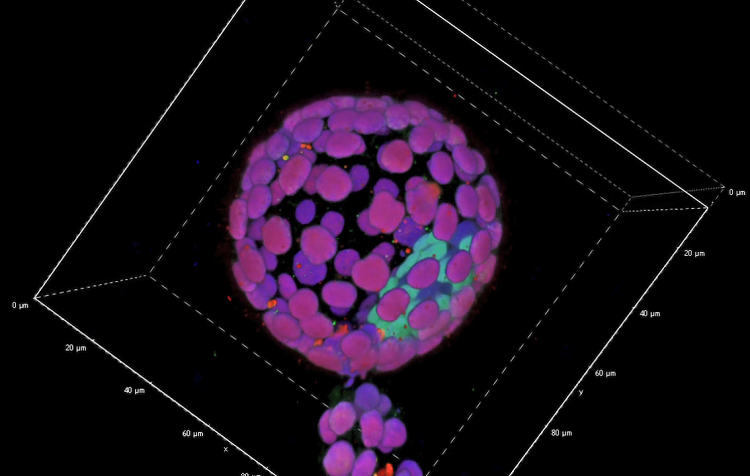

三維影像重建：觀察老鼠囊胚里胚層細胞分布的狀況，可以看到囊胚內部是中空的。綠色：原始內胚層marker：GATA4；紅色：滋養外胚層marker：CDX2；藍色：細胞核，RCM1成像。
三維影像重建：觀察腫瘤球。藍色：細胞核，RCM成像，去卷積處理。
4、長時間活細胞RCM成像
活細胞線粒體動態觀察：10秒拍1張，拍攝了61hr6min，共22000張，最后觀察到細胞還是存活的，還在分裂，說明激光對活細胞的毒性很小、傷害很小。
Video
處在有絲分裂過程中的Hela細胞三維影像
老鼠囊胚里胚層細胞分布的三維影像

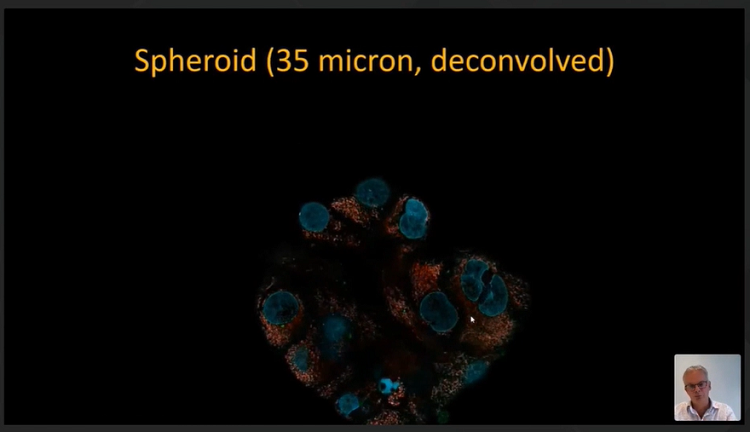

腫瘤球三維影像
