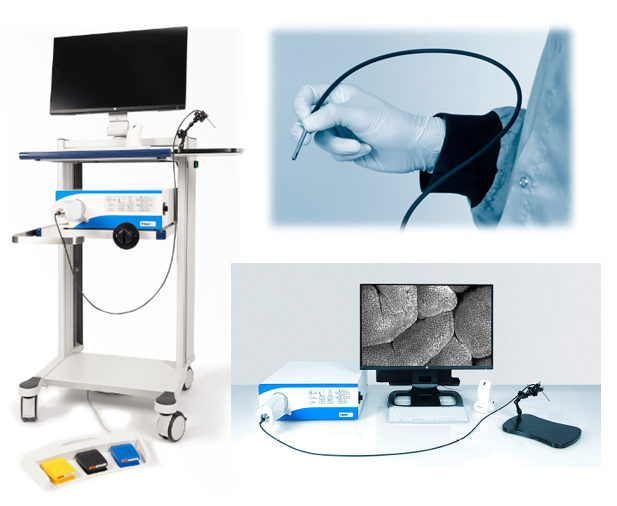

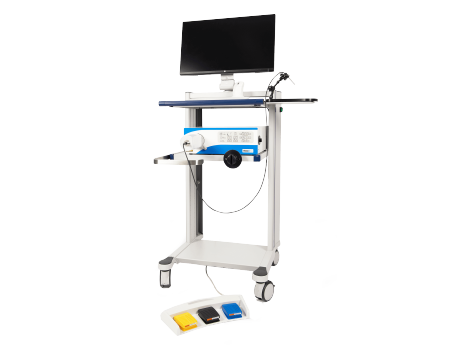

Viewn Vivo 動物活體共聚焦成像系統
手持探頭式活體激光共聚焦顯微鏡
可以觀測任何探頭接觸的組織，生成實時動態的高分辨共聚焦圖像
活體動物層面的分辨率可高達0.55微米級別
深度可高達400μm，可進行不同層面掃描成像并合成3D結果
詳情

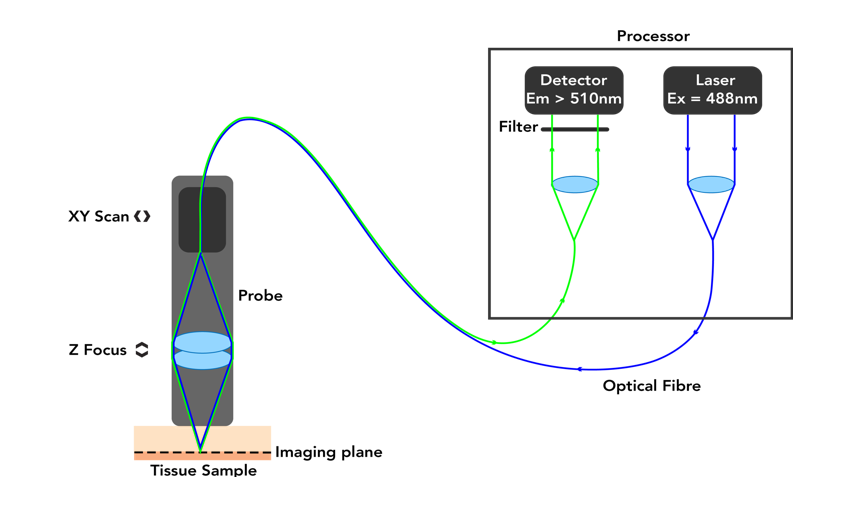

產品原理
澳大利亞OptiScan活體共聚焦成像系統使用光纖的尖端作為空間濾波器，使之小型化。系統內部的藍色激光（488nm）通過光纖到達一個靈活手持式的探頭。探頭中的光學裝置將激光聚焦到組織中的一個點上用以激發熒光。發射光（＞510nm）被捕獲到光纖中，并通過濾光片進入探測器。通過掃描整個圖像平面上的焦點和收集點強度的測量值來生成圖像。圖像平面還可以在樣本中上下平移，從而生成3D圖像棧。
整體介紹
澳大利亞OptiScan的Viewn Vivo是Fluorescence In Vivo Endomicroscope 2nd generation（第二代活體熒光內鏡）的縮寫，是一類活體共聚焦顯微鏡。OptiScan ViewnVivo? (FIVE2)“動物活體共聚焦成像系統”采用了手持探頭式成像方式，可以觀測任何它接觸的組織，生成高分辨率的共聚焦圖像，活體動物層面的分辨率可高達0.55微米級別，可在活體動物層面觀察到組織或細胞的病理切片信息，細胞或亞細胞級別的染色信息，以及抗體表達、熒光染料、納米粒子的分布情況等。
產品特點
1. 最小0.5微米級別分辨率，可直接觀察到活體的組織和細胞情況；
2. 深度最高可達400μm，可進行不同層面掃描成像并合成3D結果；
3. 探頭式成像，成像角度和位置更靈活，可觀察更多切面；
4. 可進行實時動態采集，設置幀頻采集速度并進行長時間采集；
5. 采用熒光成像的方式，可選用多種商業化的熒光探針，易標記；
6. 操作簡單，無需復雜設置參數， 無需專門人員負責。
為何選擇Viewn Vivo？
極佳的分辨率：使用遠端單一掃描纖維而不是近端放置掃描纖維束提供無與倫比的橫向和軸向分辨率。單一纖維消除了成像盲區和斷裂纖維的問題，提供高靈敏度和長壽命。
永不錯過您的圖像：ViewnVivo?成像軟件包括圖像回滾功能。用戶可以從最多60幀內存中選擇和保存圖像。單個圖像或圖像選擇可以保存或制作成視頻文件。用于縱向研究。
縱向研究：高水平的消毒和滅菌方案提供了一種具有成本效益的實用方法，可以對同一主題進行縱向研究，以及對細胞培養物和其他需要無菌的樣品進行成像。
長壽命的探頭：ViewnVivo?探頭不是消耗品，將通過長期的操作和數百個程序來保持其成像質量。
Z軸的精準調控：ViewnVivo?顯示微米精度的焦平面位置。成像軟件提供了一個直觀的界面來設置和收集Z軸的圖像數據。這些數據可以被制作成視頻或轉移到Fiji進行處理。
任意角度成像：靈活的手持式探頭允許用戶對以前無法成像的樣本進行成像。
廣泛的應用領域
主要的應用領域：
肝臟、腎臟、大腦、腫瘤等實質性臟器的成像及顯微觀察；
口腔、呼吸道、胃腸道等腔道成像及顯微觀察；
活體動物層面觀察組織或細胞的病理切片信息；
細胞的染色信息及抗體表達情況；
熒光染料、納米粒子的分布示蹤；
血管微循環信息。
腫瘤學研究：
腫瘤發生和凋亡、腫瘤轉移、腫瘤偵測和診斷、腫瘤邊界探測等；
組織再生研究：
干細胞研究、組織工程學、組織免疫、類器官等；
細胞追蹤應用：
干細胞研究；炎癥反應；細胞間或細胞與組織的相互作用等；
光動力學治療應用：
光敏劑的分布；光動力學反應；損傷檢測和識別等；
感染和治療研究：
組織微生物和殺菌劑反應等；
藥物研究：
藥代動力學、組織的藥物反應等；
病理學研究：
急性肺損傷模型、肝病模型、疾病所致組織形態學變化等；
微血管研究：
微血管動力學和結構、血管新生或抗血管生成、血栓形成等；
動物模型研究：
組織損傷或疾病研究等；
分子成像應用：
受體標簽；蛋白表達分析；轉基因動物（如GFP/YFP）等；
運動系統疾病研究：
韌帶和肌腱纖維結構成像等。
應用展示

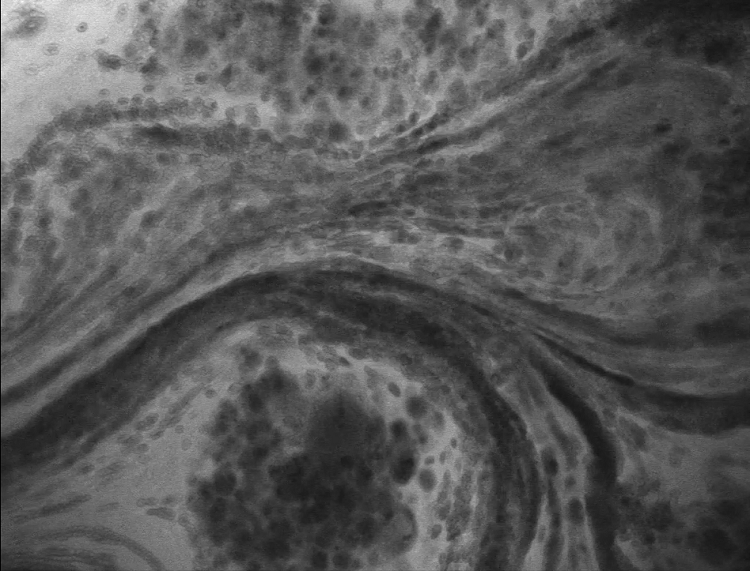

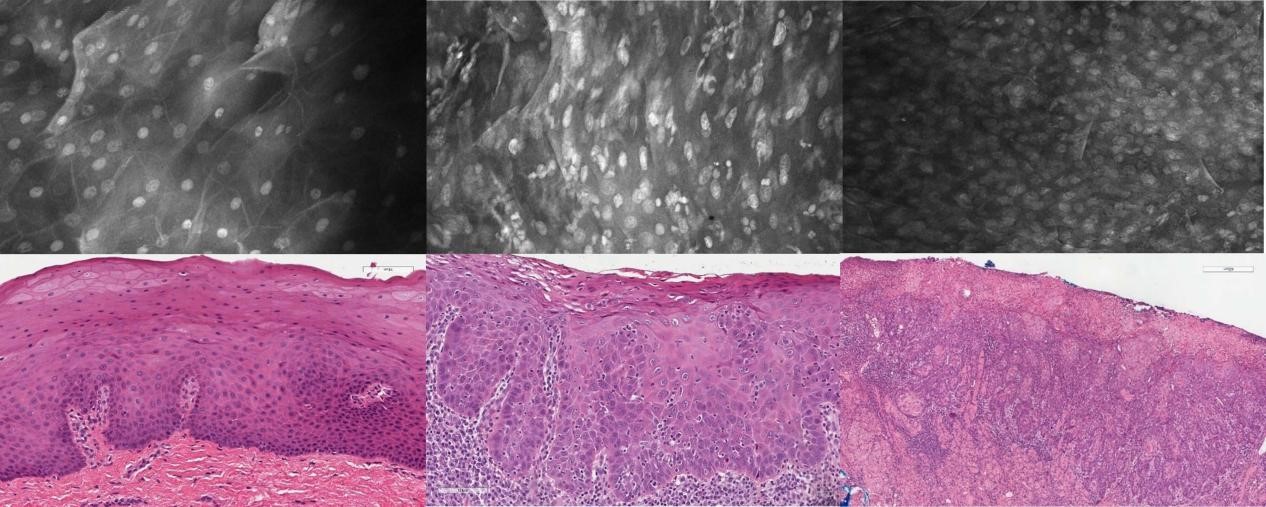

1、口腔癌OptiScan成像
左：正常組；中：癌前期組；右：癌變組。
注：Optiscan技術可以實時捕捉口腔黏膜的亞細胞細節，而無需進行活組織檢查。Scale bar=100μm。

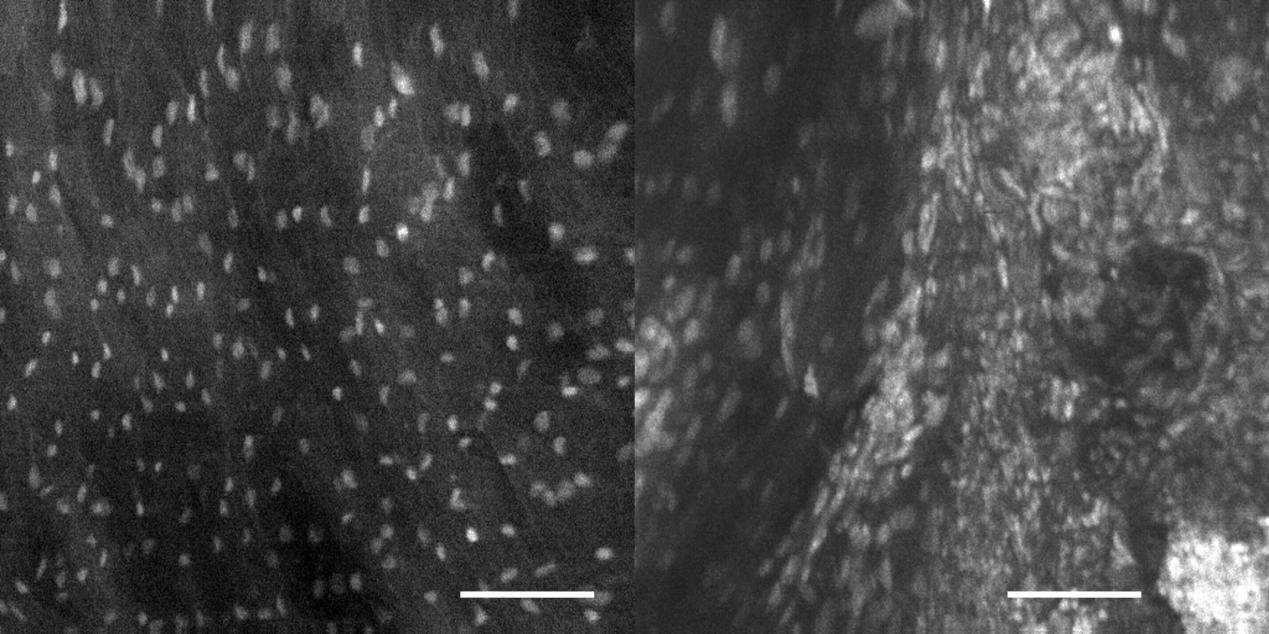

2、宮頸癌OptiScan成像
左：正常鱗狀上皮；右：宮頸上皮肉瘤變。
注：0.05%吖啶黃溶液外用。Scale bar=100μm。

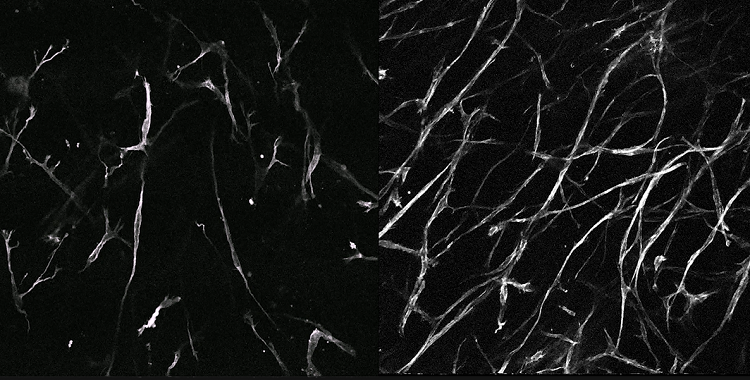

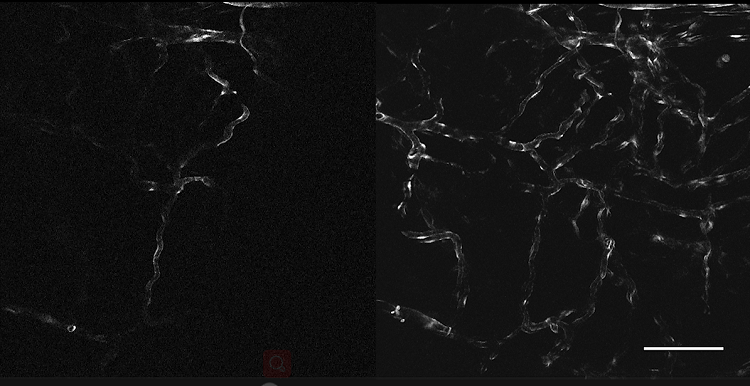

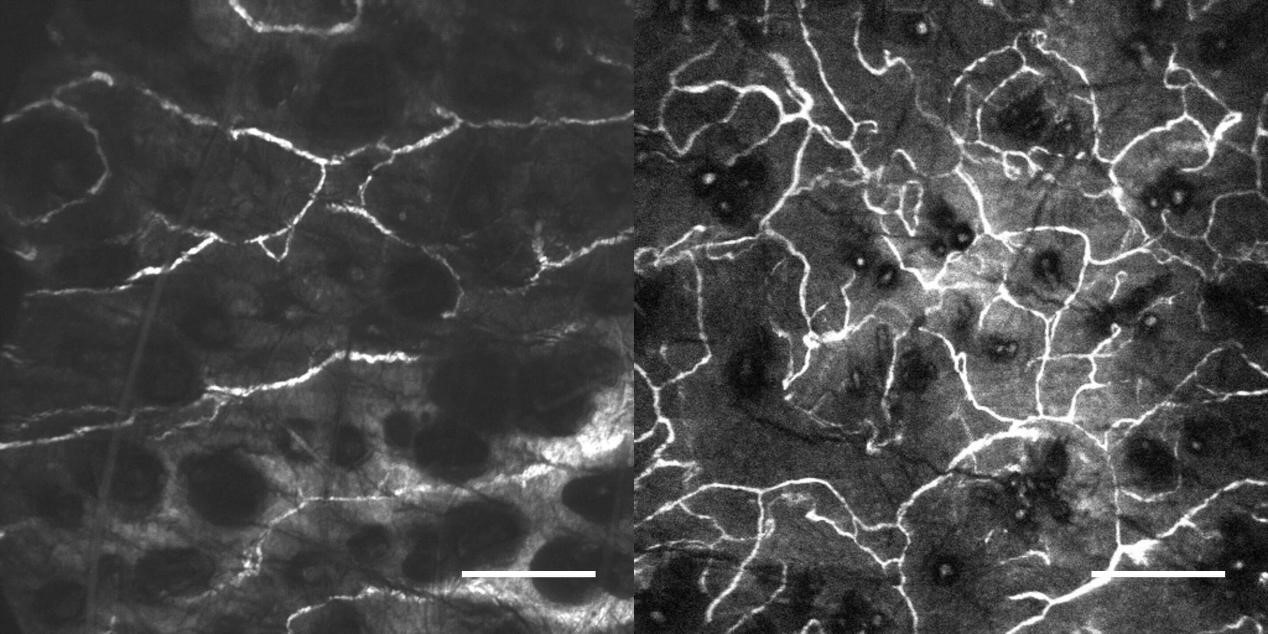

3、腫瘤血管生成OptiScan成像
左：正常皮膚微脈管系統；右:黑色素瘤影響的皮膚微脈管系統。
注：活體CLE成像顯示無胸腺小鼠植入黑素瘤內及周圍的黑素瘤相關脈管系統發生變化，靜脈注射(0.3 ml, 10 mg / ml)fitc-葡聚糖作為造影劑。Scale bar=100μm。

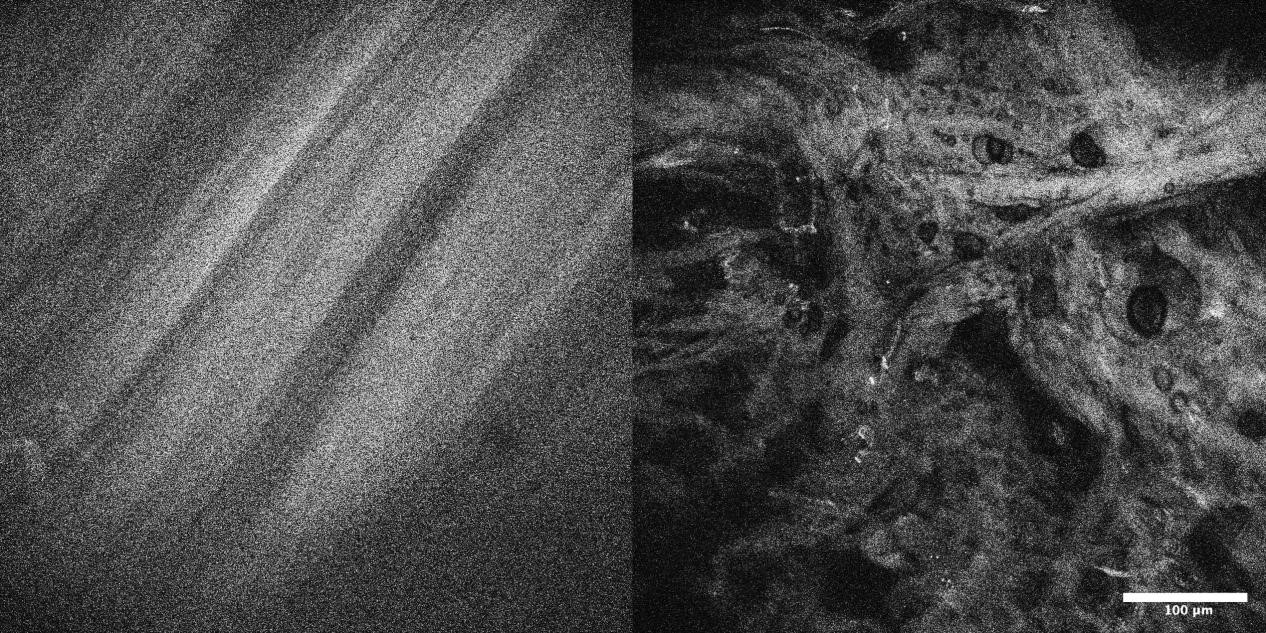

4、自體熒光OptiScan成像
左：ACL中有序的膠原纖維；右：ACL中過度負荷后的無序膠原纖維。
注：前交叉韌帶(ACL)的自體熒光成像。本研究著眼于疲勞相關微損傷導致的前交叉韌帶失效。Scale bar=100μm。

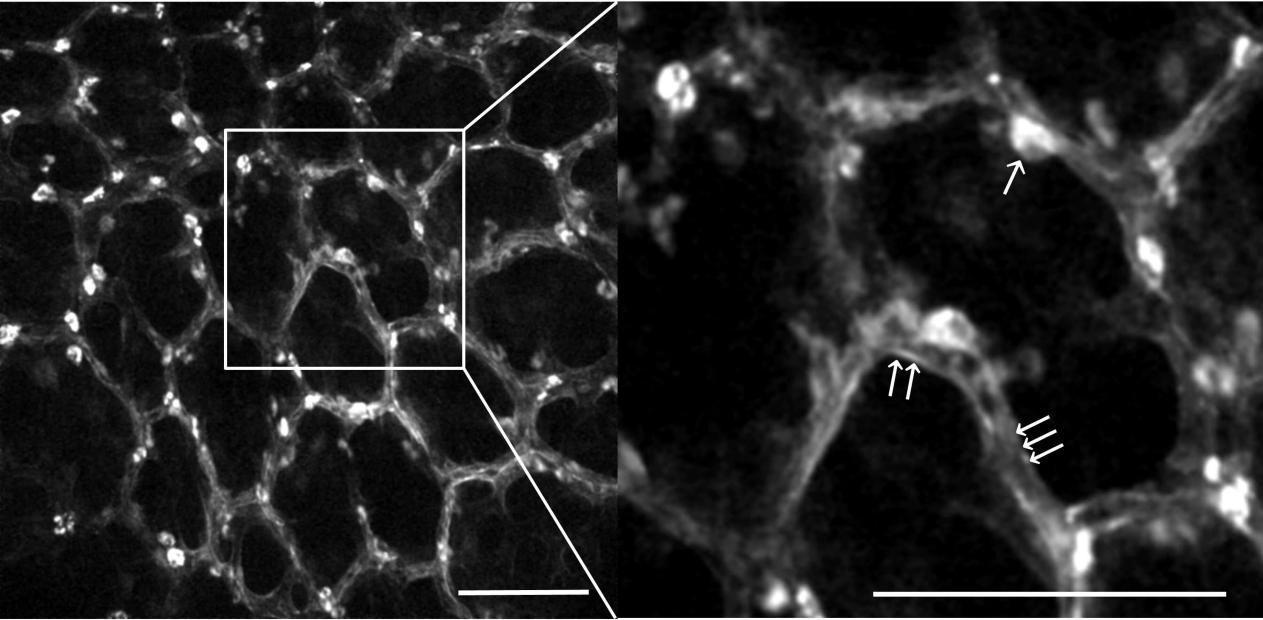

5、肺內皮三重標記OptiScan成像
造影劑：
肺內皮細胞核:吖啶橙，0.05%靜脈注射(單箭頭)；
血漿:熒光素葡聚糖70kDa，靜脈注射(雙箭頭)；
遠端上皮膜:FITC-R。普通的植物血凝素。（三箭頭）。Scale bar=100μm。
6、胃腸道微生物OptiScan成像
注：0.05%吖啶黃染色犬細胞胃內幽門螺桿菌。可觀察到活的微生物。
7、斑馬魚眼部血管OptiScan成像
左：成像深度：250 μm，表達GFP的斑馬魚血管內皮成像；
右：最明亮的一張；Scale bar=100μm。

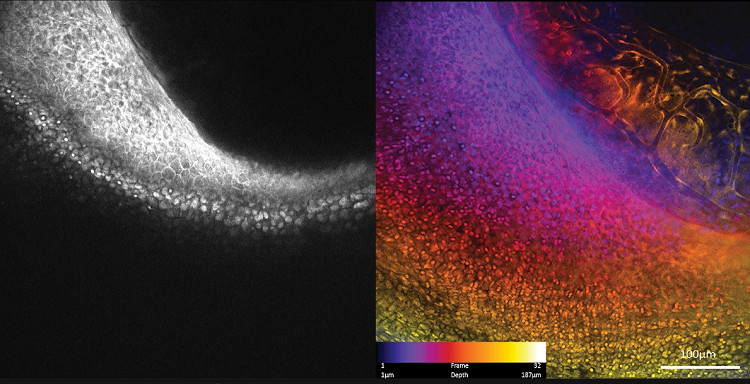

左：成像深度：180μm，表達GFP的斑馬魚血管內皮成像，吖啶黃用作背景造影；
右：最明亮的一張，在Image J里深度顏色編碼。Scale bar=100μm。
8、腦膠質母細胞瘤OptiScan成像
注：活大鼠腦中被滲漏血管包圍的腫瘤病灶。該腫瘤為惡性膠質瘤，浸潤性強，可引起出血。這里使用的造影劑是靜脈注射熒光素。在本實驗中，注射了IV熒光素。它分布在整個動物周圍，可以看到血液通過血管流動。為此，頭骨需要被打開或變薄。大型動物的硬腦膜也需要手術打開。Scale bar=100μm。
Video

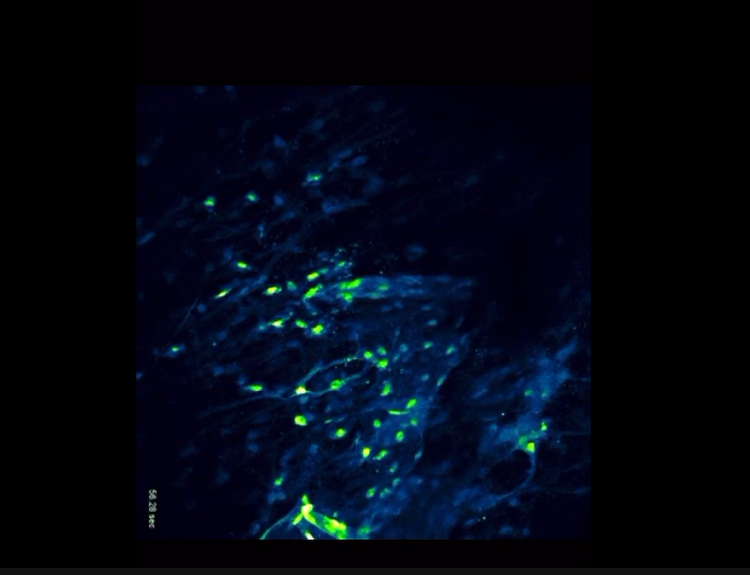

組織培養成像視頻
斑馬魚眼部血管成像視頻-1
斑馬魚眼部血管成像視頻-2
腦膠質母細胞瘤成像視頻
